从RNN讲起(RNN、LSTM、GRU、BiGRU)——序列数据处理网络
文章目录
- RNN（Recurrent Neural Network，循环神经网络）
-
- 1. 什么是RNN？
- 2. 经典RNN的结构
- 3. RNN的主要特点
- 4. RNN存在问题——长期依赖（Long-TermDependencies）问题
- LSTM（Long Short-Term Memory，长短期记忆网络）
-
- 1. 什么是LSTM？
- 2. LSTM的网络结构
-
- 2.1 与RNN的不同之处
- 2.2 LSTM核心
- 2.3 遗忘门（Forget Gate）
- 2.4 输入门（Input Gate）
- 2.5 细胞状态
- 2.6 输出门（Output Gate）
- 3. LSTM网络结构总结
- 4. 梯度消失与爆炸问题
- GRU（Gate Recurrent Unit，门控循环单元）
-
- 1. 什么是GRU？
- 2. GRU的网络结构
-
- 2.1 重置门（Reset Gate）
- 2.2 更新门（Update Gate）
- 2.3 候选记忆状态（candidate memory）
- 2.4 最终记忆状态（hidden state）
- 3. GRU网络结构总结
- 4. GRU为何能够缓解梯度消失？
- BiGRU（双向GRU）
- 参考文献
RNN（Recurrent Neural Network，循环神经网络）
1. 什么是RNN？
循环神经网络是一类用于处理序列数据的神经网络，它一般以序列数据作为输入，通过网络内部的结构设计有效地捕捉序列之间的关系，以序列的形式输出。与传统的前馈神经网络不同，RNN具有"记忆"能力，通过在网络中引入循环连接，使得其可以利用先前的输入信息来影响当前的输出。这使得RNN非常适合处理具有时间依赖性或顺序性的任务。
2. 经典RNN的结构
在介绍RNN之前，需要先了解最基本的单层网络，结构如图所示：
其含义是：输入 x x x，经过变换 W x + b Wx+b Wx+b 和激活函数 f f f，得到输出 y y y。
常用激活函数主要有：
在实际应用中，我们会遇到很多序列型的数据：
以自言语言处理问题为例，简单来说，这可以看成是一句话， x 1 x_1 x1可以看做是第一个单词， x 2 x_2 x2可以看做是第二个单词，以此类推。
为了建模这种序列问题，RNN引入了 隐藏状态(hidden state) h h h 的概念。隐状态 h h h可以对序列类型的数据提取特征，然后再转换为输出。
以 h 1 h_1 h1 的计算为例：
其中：圆圈或方框表示的是向量，一个箭头就表示对该向量做一次变换 (例如上图中表示对 h 0 h_0 h0 和 x 1 x_1 x1 各做了一次变换)。
具体来说， h 1 h_1 h1 是基于上一个隐藏层的状态 h 0 h_0 h0 和当前的输入 x 1 x_1 x1 计算得到来的。泛化到任意时刻就是 h t = f ( W h t − 1 + U x t + b t ) h_t = f(Wh_{t-1}+Ux_t+b_t) ht=f(Wht−1+Uxt+bt)，这里激活函数 f f f 一般是tanh、sigmoid、ReLU等非线性激活函数。在实践中， h t h_t ht 一般只包含前面若干步而不是所有步的隐藏状态。
h 2 h_2 h2 的计算与 h 1 h_1 h1 相似：
计算时，每一步使用的参数U、W、b都是一样的，也就是说每个步骤的参数是共享的，这是RNN的重要特点。 而在LSTM中权重是不共享的。
那为什么RNN的权值是共享的呢？是因为RNN的权值是在同一个向量中，只是不同的时刻而已。【进一步解释权重共享，指的是 x i x_i xi 在不同的时刻 i i i 乘的一直都是 U， h i h_i hi 在不同的时刻 i i i 乘的一直都是 W。在 LSTM 中因为多出了门的概念，每个门对应的 W是不同的（即不同的门权重不共享），但是相同的门之间的 W 是共享的。】
依次计算剩下的（使用相同的参数U、W和b）：
到此，我们得到了所有的隐藏状态 h 1 h_1 h1， h 2 h_2 h2， h 3 h_3 h3， h 4 h_4 h4。

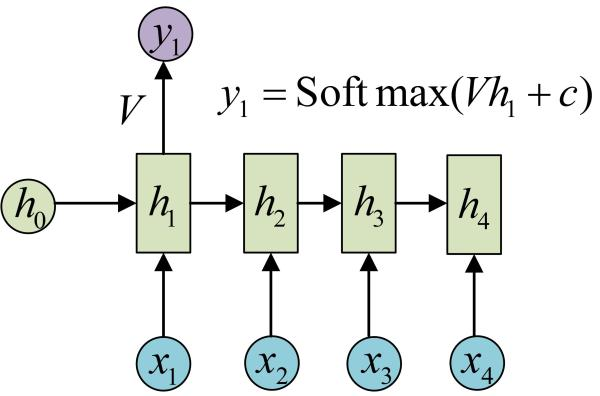

RNN的输出通过隐藏状态进行计算：
正如前面提到的，一个箭头就表示对向量做一次类似于 f ( W x + b ) f(Wx+b) f(Wx+b) 的变换，这里箭头表示对 h 1 h_1 h1 进行一次变换，得到输出 y 1 y_1 y1。
剩下的输出可以类似得到（使用相同的参数 V 和 c）：
到此为止，得到了所有的输出，这就是经典的RNN结构，输入和输出序列是等长的。
通过上面的描述，我们知道RNN是包含循环的网络，在这个循环的结构中，每个神经网络的模块，读取到某个输入 x t x_t xt，并输出一个值 y t y_t yt，然后不断循环，使得信息可以从当前步传递到下一步。RNN可以被看做是同一神经网络的多次复制，每个神经网络模块会把消息传递给下一个，将这个循环展开：
链式的特征揭示了RNN本质上是与序列相关的，它们是对这类数据的最自然的神经网络架构。
3. RNN的主要特点
循环连接：RNN的核心在于它的循环连接，即网络的输出会作为下一个时间步的输入，这使得网络能够保持对之前信息的记忆。
参数共享：在RNN中，无论序列的长度如何，使用的权重和参数是共享的。
记忆能力：RNN能够记住序列中的信息，这使得它在处理时间序列数据、自然语言处理等领域表现出色。
4. RNN存在问题——长期依赖（Long-TermDependencies）问题

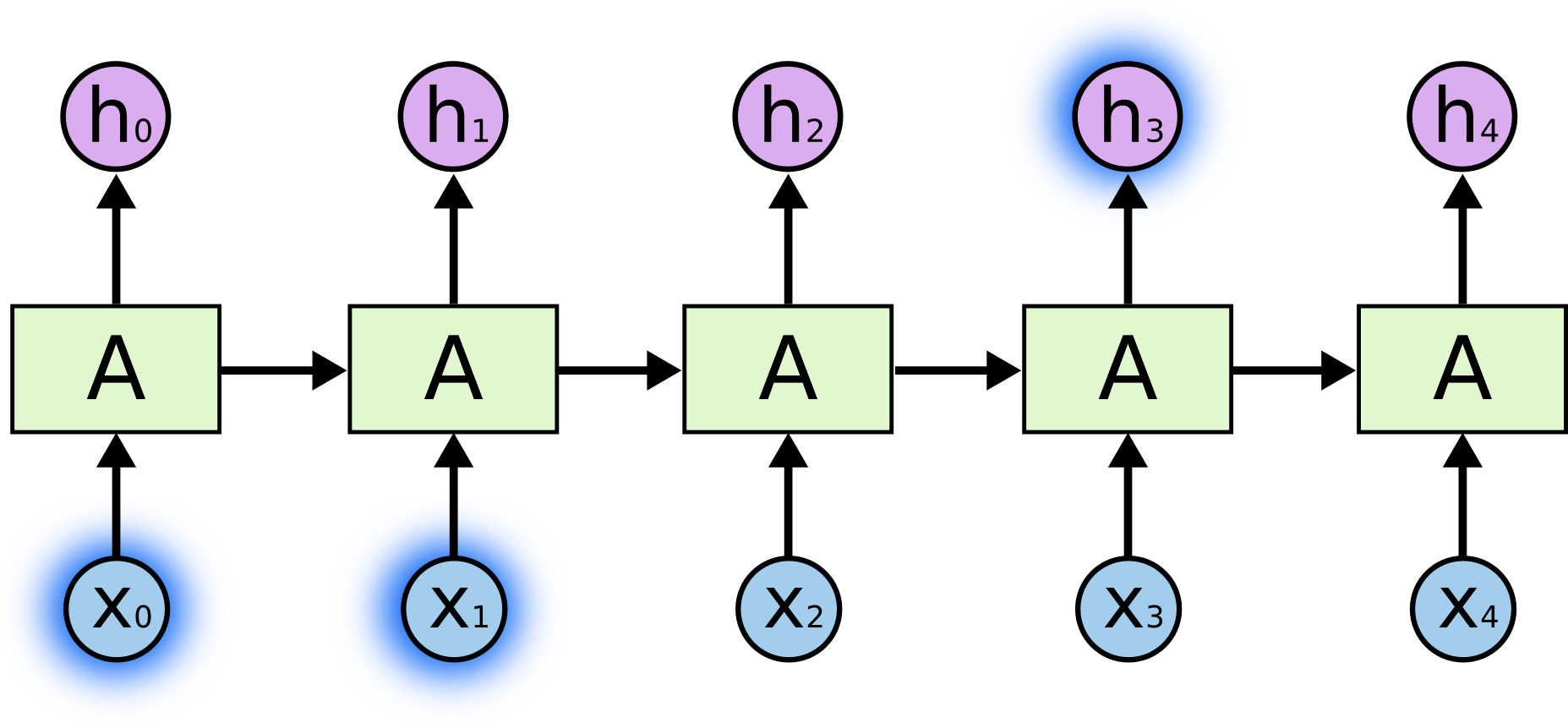

有时候，我们仅仅需要知道先前的信息来执行当前的任务。例如，我们有一个语言模型用来基于先前的词来预测下一个词。如果我们试着预测这句话中 “the clouds are in the sky” 最后的这个词 “sky”，我们并不再需要其他的信息，因为很显然下一个词应该是sky。在这样的场景中，相关的信息和预测的词位置之间的间隔是非常小的，RNN可以学会使用先前的信息。

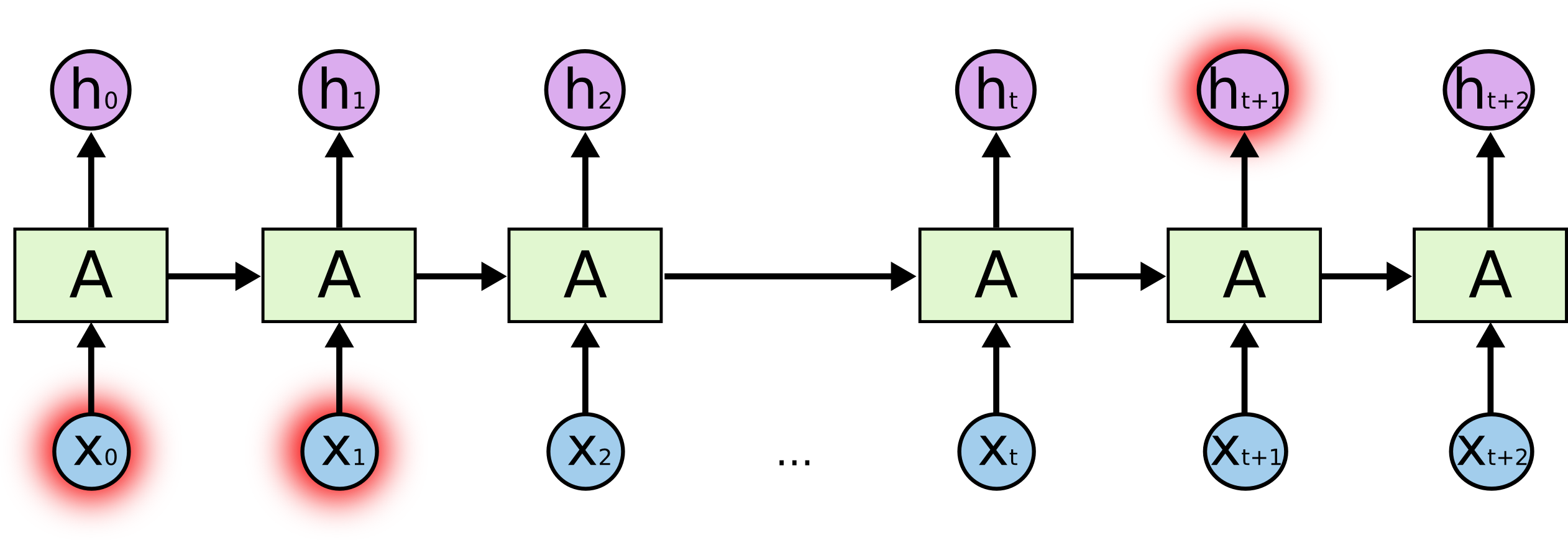

但是同样会有一些更加复杂的场景。比如我们试着去预测 “I grew up in France…I speak fluent French” 最后的词 “French”。当前的信息建议下一个词可能是一种语言的名字，但是如果我们需要弄清楚是什么语言，我们是需要先前提到的离当前位置很远的 “French” 的上下文。这说明相关信息和当前预测位置之间的间隔就肯定变得相当的大。不幸的是，在这个间隔不断增大时，RNN会丧失学习到连接如此远的信息的能力。
换句话说， RNN 会受到短时记忆的影响。如果一条序列足够长，那它们将很难将信息从较早的时间步传送到后面的时间步。
因此，如果你正在尝试处理一段文本进行预测，RNN 可能从一开始就会遗漏重要信息。在反向传播期间（反向传播本质是通过不断缩小误差去更新权值，从而不断去修正拟合的函数），RNN 会面临梯度消失的问题。
因为梯度是用于更新神经网络的权重值（新的权值 = 旧权值 - 学习率*梯度），梯度会随着时间的推移不断下降减少，而当梯度值变得非常小时，就不会继续学习。
换言之，在递归神经网络中，获得小梯度更新的层会停止学习—— 那些通常是较早的层。 由于这些层不学习，RNN会忘记它在较长序列中以前看到的内容，因此RNN只具有短时记忆。
而梯度爆炸则是因为计算的难度越来越复杂导致。
然而，幸运的是，有个RNN的变体——LSTM，可以在一定程度上解决梯度消失和梯度爆炸这两个问题！
LSTM（Long Short-Term Memory，长短期记忆网络）
1. 什么是LSTM？
长短期记忆网络（LSTM, Long Short-Term Memory）是一种特殊的循环神经网络RNN，设计用来解决传统RNN在处理长序列数据时遇到的梯度消失和梯度爆炸问题。
LSTM 网络的核心是三个门的机制：遗忘门（forget gate）、输入门（input gate）、输出门（output gate）。这些门通过自适应的方式控制信息的流动，从而实现对长期依赖信息的捕捉。
2. LSTM的网络结构
2.1 与RNN的不同之处
所有的RNN都具有一种重复神经网络模块的链式的形式。在标准的RNN中，这个重复的模块只有一个非常简单的结构，例如一个tanh层。

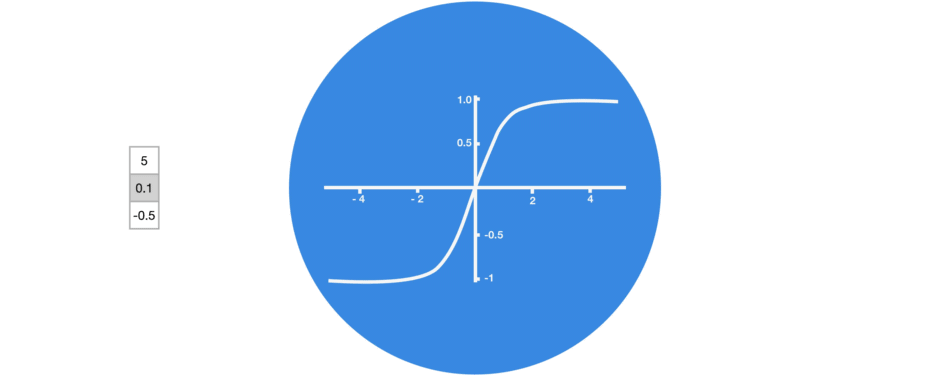

激活函数tanh的作用在于帮助调节流经网络的值，使得数值始终限制在-1到1之间。
LSTM也同样是这种结构，但是重复的模块有一个不同的结构。具体来说，RNN重复单一的神经网络层，LSTM中的重复模块则包含四个交互的层，三个Sigmoid和一个tanh层，并以一种非常特殊的方式进行交互。
图中，每一条黑线传输着一整个向量，从一个节点的输出到其他节点的输入。粉色的圈代表pointwise的操作，诸如向量的和，而黄色的矩阵就是学习到的神经网络层。合在一起的线表示向量的连接，分开的线表示内容被复制，然后分发到不同的位置。
上图中，σ表示Sigmoid 激活函数，与tanh不同，sigmoid把值压缩到0到1之间。
这样的设置有助于更新或忘记信息：
- 因为任何数乘以 0 都得 0，这部分信息就会剔除掉；
- 同样的，任何数乘以 1 都得到它本身，这部分信息就会完美地保存下来
相当于要么是1则记住，要么是0则忘掉，所以还是这个原则：因记忆能力有限，记住重要的，忘记无关紧要的。
2.2 LSTM核心

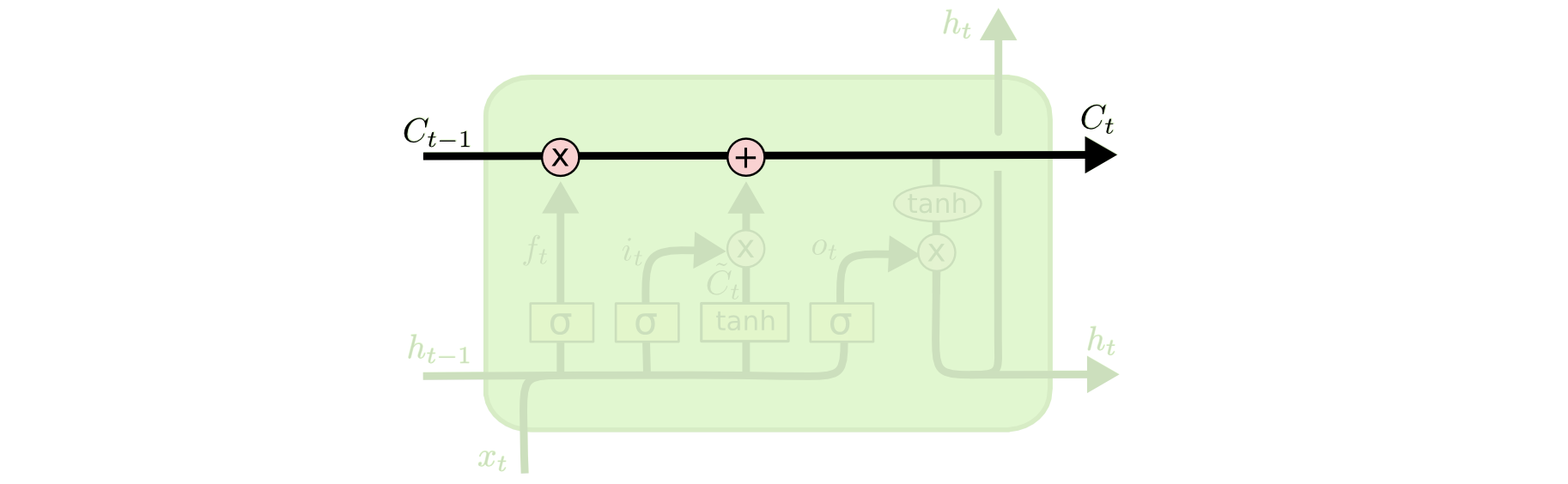

记忆细胞（Memory Cell） 是LSTM网络的核心，负责在整个序列处理过程中保持和更新长期依赖信息。记忆单元的结构相对简单，主要由一个或多个神经元组成，其状态通过时间步传递，仅通过线性方式更新。
LSTM有通过精心设计的称作为“门”的结构来去除或者增加信息到记忆细胞状态的能力。门是一种让信息选择式通过的方法。他们包含一个sigmoid神经网络层和一个pointwise乘法的非线性操作。
0代表“不许任何量通过”，1就指“允许任意量通过”！从而使得网络就能了解哪些数据是需要遗忘，哪些数据是需要保存。
2.3 遗忘门（Forget Gate）
LSTM第一步是决定我们会从细胞状态中丢弃什么信息，这个决定通过一个称为 “遗忘门” 的结构完成。
遗忘门会读取上一个输出 h t − 1 h_{t-1} ht−1 和当前输入 x t x_t xt，做一个sigmoid的非线性映射，然后输出一个向量 f t f_t ft（该向量每一个维度的值都在0到1之间，1表示完全保留，0表示完全舍弃，相当于记住了重要的，忘记了无关紧要的），最后与细胞状态 C t − 1 C_{t-1} Ct−1 相乘。
- W f W_f Wf 权值是不共享的： f t = σ ( W f h h t − 1 + W f x x t + b f ) f_t = sigma(W_{fh}h_{t-1}+W_{fx}x_t+b_f) <
