基于网启PXE服务器的批量定制系统平台

2025-04-28 07:57:15 0 阅读

1 项目说明

1.1 概述

1、该项目共分为2个子项目，由iventoy和定制安装两部分组成。

2、该项目旨在复习巩固系统服务部署使用、shell编程等知识，旨在让学生增加知识面，提高项目实习经历，充实简历。

1.2 项目组织方式

通过VmWare17虚拟机实现平台搭建

2 项目背景知识

2.1 需求

公司新购了一批服务器和台式机，需要为台式机和服务器安装系统，一部分需要安装国产OpenEuler，一部分要求安装CentOS 7.9，同时也要满足定制化需求，即按要求分区安装相应软件。

2.2 常见系统批量安装方式

2.2.1 使用商业化软件

使用商业化软件要额外成本开支

2.2.2 使用开源软件

1、Linux 操作系统基于pxe技术结合kickstart实现定制化需求。

2、Linux 操作系统基于cobbler结合自定义ks文件实现定制化需求。

3、windows 系统安装 iventoy 结合自定义配置文件实现定制化需求。

4、U盘装系统，制作u盘启动盘引导安装。

5、服务器通过ipmi远程ISO安装。

6、刻录光盘，外接光驱安装系统。

2.3 结论

综合比较，选择iventoy，将我们自己笔记本打造成pxe服务器，操作相对简单，官方已经检测通过100多种操作系统。

2.4 iventoy介绍

1、主页：iVentoy

2、iVentoy 可以看成是一个增强版的 PXE 服务器，使用iVentoy 你可以通过网络同时给多台机器启动、安装操作系统。

3、iVentoy 使用极其简单，无需复杂的配置，直接把 ISO 文件放到指定位置，客户机在启动时根据菜单选择要启动的ISO文件即可。

4、iVentoy 同时支持 x86 Legacy BIOS、IA32 UEFI、x86_64 UEFI 和 ARM64 UEFI 模式。

5、iVentoy 支持 110 多种常见类型的操作系统

6、iVentoy 在运行时会使用系统的一些端口号，这些端口需要在防火墙中放开，否则 iVentoy 会无法正常工作。

2.5 pex介绍

1、PXE，预启动执行环境（Preboot eXecution Environment，PXE，也被称为预执行环境)提供了一种使用网络接口（Network Interface）启动计算机的机制。这种机制让计算机的启动可以不依赖本地数据存储设备（如硬盘）或本地已安装的操作系统。

2、PXE(Pre-boot Execution Environment)是由Intel设计的协议，它可以使计算机通过网络启动。协议分为client和server两端，支持工作站通过网络从远端服务器下载映像，并由此支持来自网络的操作系统的启动过程，其启动过程中，终端要求服务器分配IP地址，再用TFTP（trivial file transfer protocol）或MTFTP(multicast trivial file transfer protocol)协议下载一个启动软件包到本机内存中并执行，由这个启动软件包完成终端基本软件设置，从而引导预先安装在服务器中的终端操作系统。

3 项目环境

3.1 项目拓扑结构

安装win10/11 笔记本一台、服务器若干、交换机一台

3.2 软硬件环境清单

注意：为了学习方便，文档使用VMware 17 workstation 里面创建新的虚拟机代替台式机和服务器来验证。

主机名	IP地址	硬件	软件
pxe-control	windows本机分配IP	Windows本机	iventoy-1.0.20-win64-free.zip
CentOS 7 64 位	192.168.116.200	cpu:1颗2核内存：4GB HDD：20GB 网络：NAT	VmWare17 Centos7.9
node	192.168.116.201	cpu:1颗2核内存：4GB HDD：20GB 网络：NAT	VmWare17 OpenEuler22.03 SP4

4 任务清单

4.1 系统平台部署

1、安装VmWare17

2、虚拟出2台计算机

4.2 Windows下安装iventoy

1、前置处理

2、解压缩部署

4.3 配置iventoy

1、配置网卡信息

2、配置vmware

4.4 测试安装

1、安装centos7.9

2、安装openeuler

4.5 自动化脚本安装

5 实施步骤

5.1 安装下载

1、下载地址：Download . Ventoy

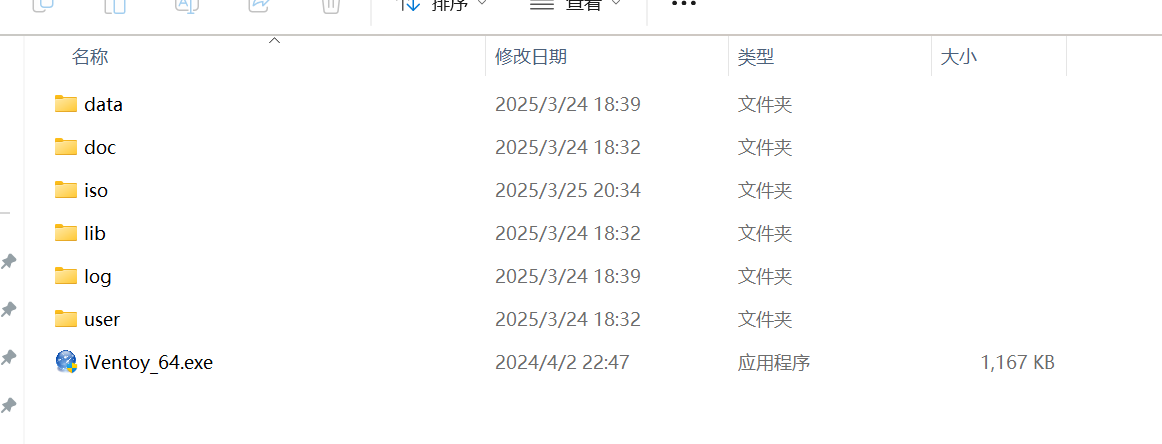

注意：下载解压缩iventoy-1.0.20-win64-free.zip，解压位置的全路径中不能有中文或空格，软件解压后的目录结构如下：

5.2 配置iventoy

5.2.1 拷贝ISO文件

1、将需要安装的系统ISO文件都拷贝到 F:iventoy-1.0.20-win64-freeiventoy-1.0.20iso目录下

2、可以在此目录下任意创建子目录来归类存放各种不同类型系统的ISO文件。

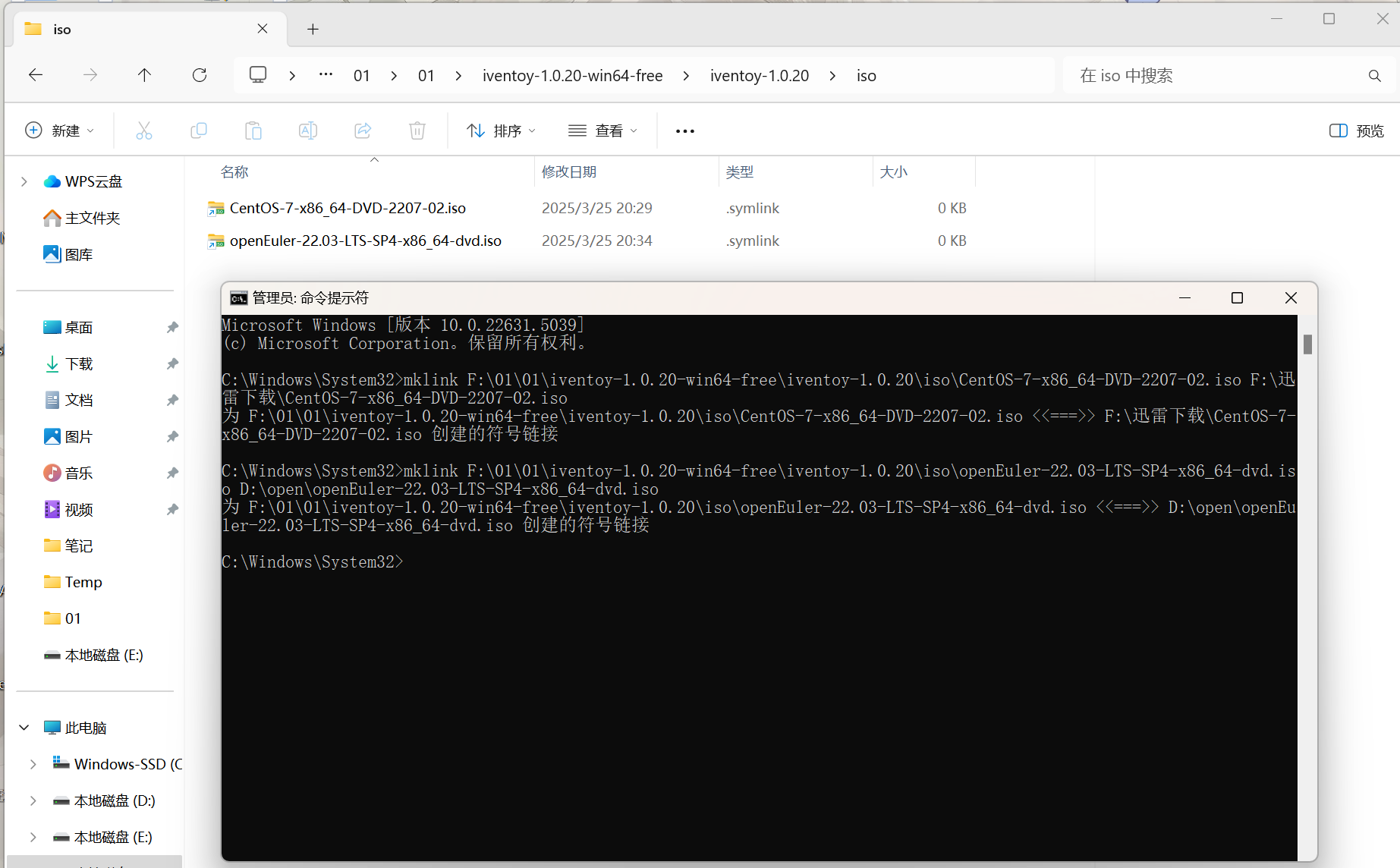

3、注意：（1）目录名和ISO文件名中不能有中文或空格.（2）也可以管理员身份打开cmd，使用命令创建iso快捷方式(软连接)，即不需要将ISO文件从别的位置拷贝到这个 iso 目录下。

在 Windows 系统中你可以使用 mklink 目标源命令创建

5.2.2 运行软件

要将windows防火墙关闭，用管理员身份启动iventoy。

分析客户端IP地址设置：打开vmware17->编辑菜单->虚拟网络编辑器->VMnet8 NAT 网卡查看网段，点击NAT设置查看网关地址，注意：需要关闭VMware nat模式的dhcp服务，如图：

5.2.3 启动PXE服务

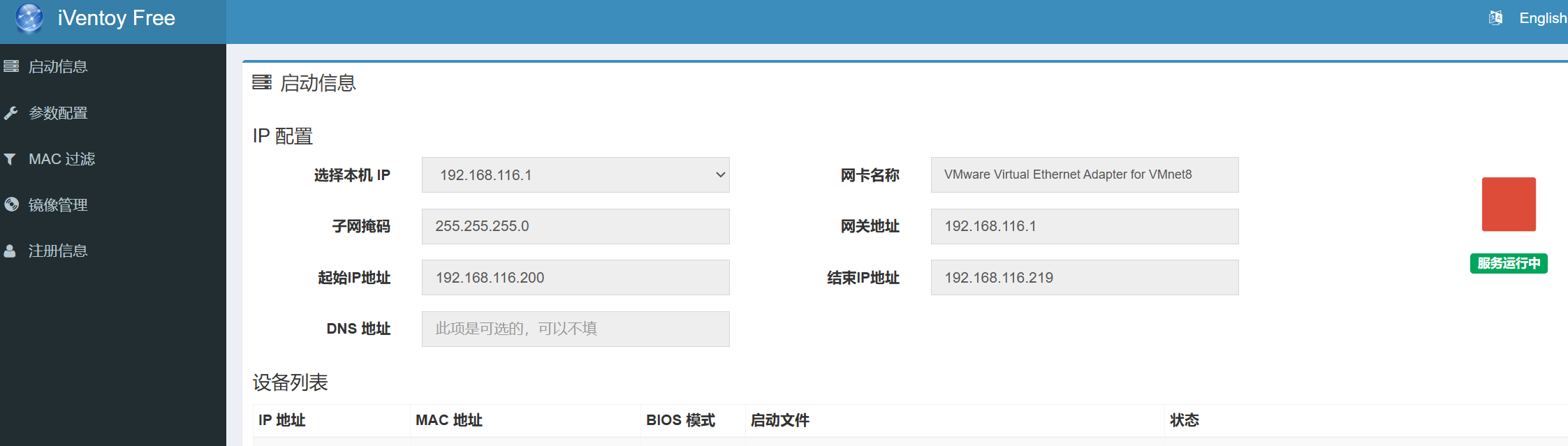

在 iVentoy 主界面上选择本机 IP 地址，根据之前的分析设置好 IP 地址池，然后点击绿色的开始按钮即可，如图：

启动 iventoy 后如图示:

5.3 系统安装

本文使用VMware workstation 新建虚拟机测试，新建虚拟机时不要加载iso镜像。

新建Centos7.9虚拟机

PXE自动识别

后续就和正常装机一样，过程略。

安装完成

新建openEuler虚拟机，过程和Centos7.9一样。

PXE自动识别

安装完成

5.4 iVentoy 定制安装

5.4.1 作用

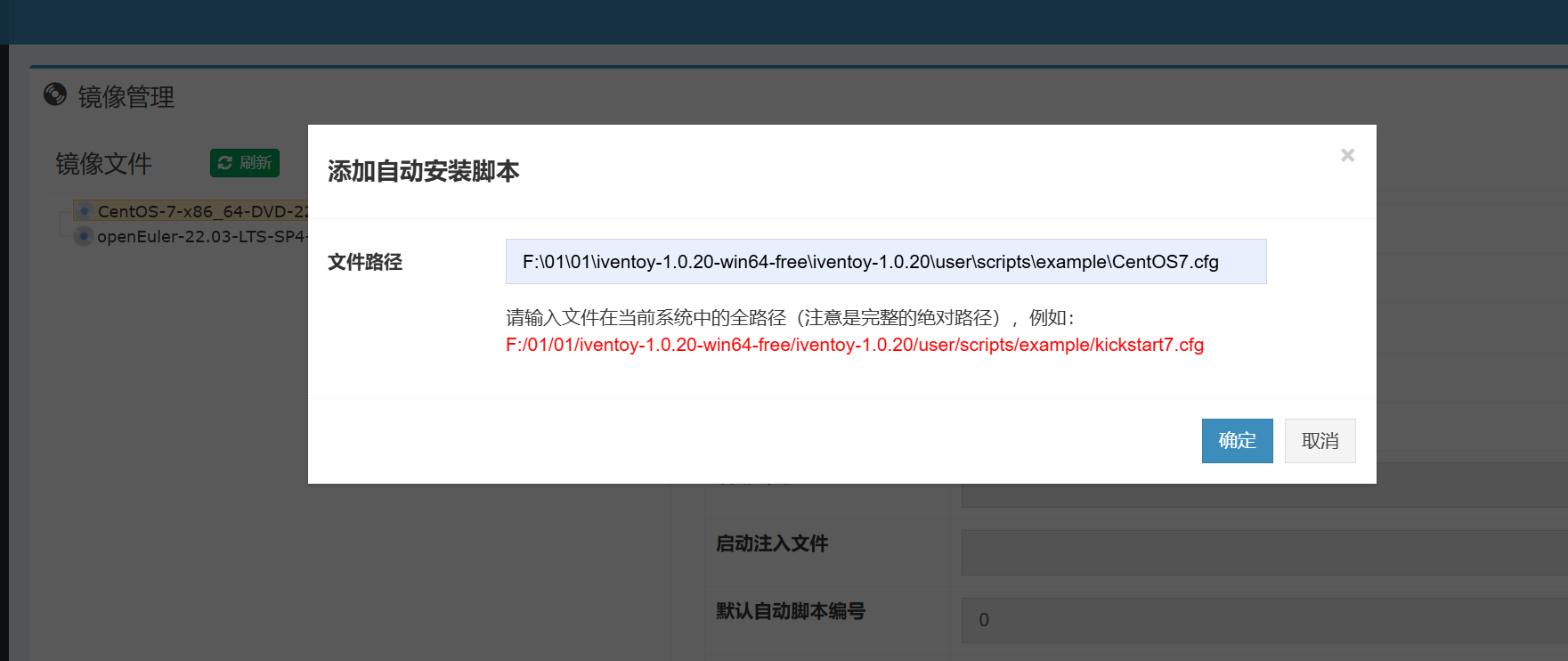

1、通过 iVentoy 你无需重新制作ISO文件，只需要简单地为一个ISO文件指定一个或者多个自动安装脚本来实现无人值守、自动安装部署系统的方案。

2、可以使用 Windows 中的 unattend XML、Redhat/CentOS系列中的 Kickstart 脚本、SUSE系列中的 autoYast XML、Debian系列中的preseed脚本等等。

3、下面的示例模版脚本位于安装包内的 user/scripts/example 目录下，如图：

发行版	脚本格式	示例脚本	说明
Windows	Unattend XML	unattended.xml	Windows系列
Deepin/UOS	INI	deepin.ini	Deepin/UOS 系统
RHEL8/CentOS8	Kickstart script	kickstart8.cfg	同时也支持基于这几个派生出来的发行版。比如 OpenAnolis, RockyLinux 等。
RHEL7/CentOS7/Fedora	Kickstart script	kickstart7.cfg	同时也支持基于这几个派生出来的发行版。比如 Oracle Linux, EuroLinux 等。
RHEL6/CentOS6	Kickstart script	kickstart6.cfg	同时也支持基于这几个派生出来的发行版。
openEuler	Kickstart script	openeuler.cfg	openEuler 版本。
Debian	Preseed script	preseed.cfg	Debian 系列的发行版。
Ubuntu Server (< 20.x)	Preseed script	preseed.cfg	早期 Ubuntu Server 版本
Ubuntu Server (20.x+)	cloud-init	cloud-init-user-data	Ubuntu Server 20.x 以后的版本
SUSE	autoYast XML	autoYast.xml	SLES 和 openSUSE
